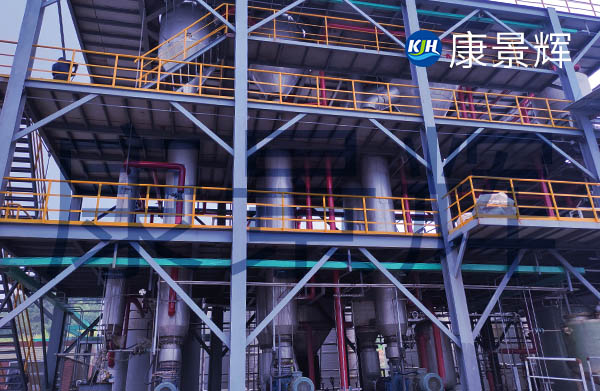

30t/h氫氧化鈉稀堿液濃縮四效蒸發系統是一種快速的蒸發濃縮設備，主要用于將氫氧化鈉稀堿液濃縮至較高濃度。以下是該系統的設計和運行特點：

一、氫氧化鈉稀堿液濃縮四效蒸發系統組成

1.蒸發器：通常采用降膜蒸發器，具有傳熱效率高、溫差損失小、物料加熱時間短等優點。

2.預熱器：用于將進料的氫氧化鈉稀堿液預熱，提高蒸發效率。

3.分離室：實現汽液分離，確保蒸汽和濃縮液的分離。

4.冷凝器：將二次蒸汽冷凝，回收熱量。

5.循環泵：維持物料在蒸發器中的循環流動。

6.真空系統：降低蒸發溫度，減少能耗。

二、氫氧化鈉稀堿液濃縮四效蒸發系統設計參數

1.進料濃度：通常為110±10g/L。

2.出料濃度：可達到32%（450g/L）。

3.進料溫度：35±10℃。

4.出料溫度：≤55℃。

5.工作蒸汽壓力：0.50.6MPa飽和水蒸汽。

6.汽水比：≤0.30。

三、氫氧化鈉稀堿液濃縮四效蒸發系統工藝流程

1.預熱：氫氧化鈉稀堿液首先通過預熱器，利用蒸汽冷凝液或其他熱源進行預熱。

2.蒸發：預熱后的堿液進入一效蒸發器，通過蒸汽加熱蒸發，產生的二次蒸汽作為下一效的熱源。依次通過二效、三效和四效蒸發器，逐步提高堿液濃度。

3.分離：在各效蒸發器的分離室中，蒸汽與濃縮液分離，蒸汽進入下一效蒸發器或冷凝器。

4.冷凝：末效產生的二次蒸汽在冷凝器中冷凝，回收冷凝水。

5.出料：濃縮后的氫氧化鈉溶液達到設定濃度后，通過出料泵排出系統。

四、氫氧化鈉稀堿液濃縮四效蒸發系統節能措施

蒸汽熱壓泵：利用蒸汽熱壓泵吸入一效的二次蒸汽，壓縮后作為熱源，減少蒸汽消耗。

多效蒸發：通過四效蒸發，充分利用二次蒸汽的熱量，降低能耗。

五、四效蒸發系統材質選擇

接觸氫氧化鈉的設備：采用316Ti等耐腐蝕材質，以防止氫氧化鈉對設備的腐蝕。

六、四效蒸發系統運行方式

自動化控制：系統采用DCS集中控制，實現連續自動運行，包括溫度控制、流量控制和真空控制。

連續進出料：系統設計為連續進出料，提高生產效率。

七、四效蒸發系統應用案例

新疆烏魯木齊項目：采用四效TVR降膜蒸發器，每天處理1000m3堿液，蒸發量31t/h，出料濃度達到32%。

河北唐山項目：采用TVR四效降膜蒸發器，蒸發量31t/h，進料濃度18%，出料濃度32%，蒸發噸水汽耗0.22t。
