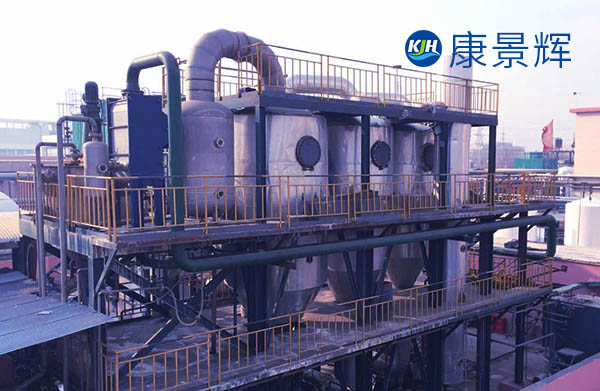

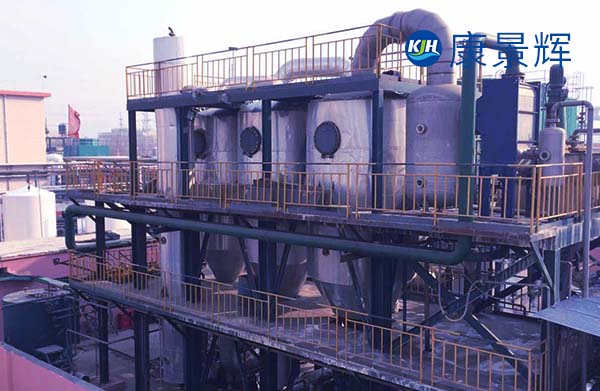

三效連續蒸發結晶器是一種快速節能的蒸發結晶設備，廣泛應用于化工、制藥、食品、環保等領域，主要用于處理高鹽廢水、含鹽廢水以及其他需要蒸發結晶的物料。以下是對其的詳細介紹：

一、三效連續蒸發結晶器工作原理

三效連續蒸發結晶器由三組相互串聯的蒸發器組成，采用連續進料、連續出料的生產方式。其工作過程如下：

1.一效蒸發：生蒸汽進入一效蒸發器的加熱室，對物料進行加熱。物料在加熱室內被加熱至過熱狀態，隨后進入蒸發分離器，壓力降低導致部分物料閃蒸或沸騰，產生二次蒸汽。

2.二效蒸發：一效分離室產生的二次蒸汽作為二效蒸發器的熱源，對二效內的物料進行加熱，同樣產生二次蒸汽。

3.三效蒸發：二效分離室產生的二次蒸汽進入三效蒸發器，繼續作為熱源對三效內的物料進行加熱，三效產生的二次蒸汽進入冷凝器冷凝。

4.物料濃縮與結晶：隨著蒸發過程的進行，物料濃度逐漸升高，最終在蒸發器內形成結晶體。結晶體通過分離裝置排出，未結晶的母液繼續循環蒸發。

5.冷凝與預熱：三效產生的二次蒸汽進入冷凝器冷凝，同時，系統還設置了預熱器，利用冷凝水的余熱對進料進行預熱，進一步提高熱效率。

二、三效連續蒸發結晶器設備組成

1.蒸發器：包括一效、二效和三效蒸發器，每個蒸發器都配有加熱室和蒸發分離器。

2.冷凝器：用于冷凝二次蒸汽，通常采用混合式或表面式冷凝器。

3.強制循環泵：通過強制循環泵使物料在加熱器和蒸發分離器之間循環，確保物料在加熱管內高速流動，防止結垢。

4.分離器：用于分離汽液兩相，確保蒸汽和物料的有效分離。

5.結晶器：用于收集和分離結晶體，部分結晶器設計有特殊的結構，以提高結晶效率。

6.輔助設備：包括各種料液輸送泵、真空泵、冷凝水泵、操作平臺、電器儀表控制柜及界內管道閥門等。

三、三效連續蒸發結晶器技術特點

1.節能快速：通過多效蒸發，充分利用二次蒸汽的潛熱，明顯降低生蒸汽的消耗量。

2.強制循環：采用強制循環設計，使物料在加熱管內高速流動，傳熱效率高，同時防止結垢。

3.自動化程度高：配備液位自動控制裝置，可實現進料量、加熱溫度、出料濃度等參數的自動控制。

4.適應性強：適用于多種物料，包括易結垢、有結晶性、熱敏性、高濃度、高粘度以及含不溶性固形物的物料。

5.結構緊湊：設備布局合理，占地面積小，操作方便。

6.除沫效果好：各效分離器內設有快速除沫器，可有效防止泡沫夾帶料液，除沫效率高達99.8%～99.9%。

四、三效連續蒸發結晶器應用領域

1.化工行業：用于氯化鈉、硫酸鈉、氯化銨、硫酸銨等無機鹽的蒸發結晶。

2.制藥行業：用于藥物中間體、抗生素等的蒸發結晶。

3.食品行業：用于糖類、味精等的蒸發結晶。

4.環保領域：用于高鹽廢水、含鹽廢水的處理，實現鹽水分離，降低廢水排放。

五、三效連續蒸發結晶器優勢總結

三效連續蒸發結晶器具有能耗低、操作方便、維修頻率低、占地面積小、自動化程度高等優點。它能夠有效降低生產成本，提高生產效率，同時減少環境污染，是現代工業生產中理想的蒸發結晶設備。
