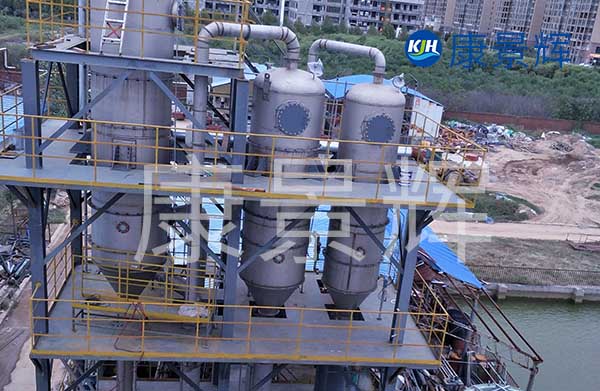

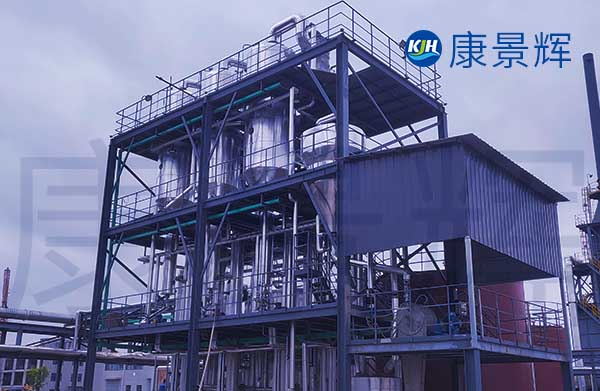

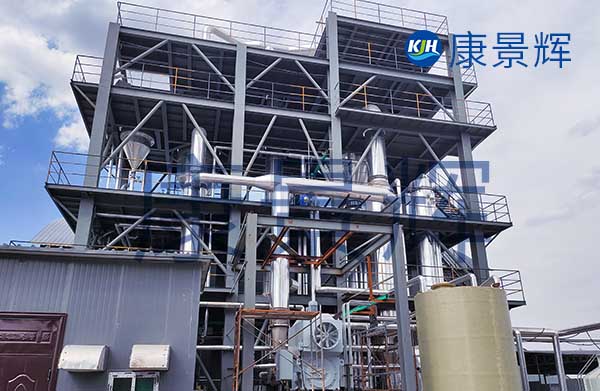

處理量為5t/h的氯化鈉雙效蒸發器是一種快速的蒸發結晶設備，主要用于處理含氯化鈉的溶液，通過雙效蒸發的方式實現氯化鈉的濃縮和結晶。以下是關于該系統的詳細介紹：

一、氯化鈉雙效蒸發器工作原理

雙效蒸發器通過將兩個蒸發器串聯運行，使蒸汽熱能得到二次利用，從而提高熱能的利用率。具體工作原理如下：

1.一效蒸發：原料液由進料泵進入預熱器預熱至約50℃后，進入一效加熱蒸發結晶器。在強制循環泵的作用下，料液在加熱器中被加熱，進入蒸發分離室。在真空作用下，水分快速蒸發，濃縮后的料液在導流筒作用下沉降，析出氯化鈉晶體。

2.二效蒸發：一效蒸發產生的二次蒸汽作為二效的熱源。料液從一效進入二效，繼續蒸發濃縮，進一步析出氯化鈉晶體。

3.蒸汽和冷凝水走向：一效加熱器使用鍋爐蒸汽加熱，產生的二次蒸汽進入二效加熱器。二效蒸發產生的二次蒸汽進入冷凝器冷凝，不凝氣體由真空泵抽出。冷凝水可回用，節省能源。

二、氯化鈉雙效蒸發器技術參數

1.蒸發量：約5t/h。

2.一效操作條件：

生蒸汽壓力：0.2～0.35MPa。

蒸發溫度：約130～140℃。

3.二效操作條件：

真空度：0.065～0.09MPa。

蒸發溫度：約70～45℃。

耗蒸汽量：約675kg/h。

循環水量：約40T/h。

裝機功率：約25.3KW。

三、氯化鈉雙效蒸發器設備特點

1.節能快速：通過雙效蒸發，蒸汽熱能得到二次利用，顯著提高熱能利用率。

2.防垢設計：在蒸發器中加入特制的固體顆粒，防止氯化鈉結晶附著在加熱管壁面，減少結垢。

3.連續運行：可實現連續進出料，操作穩定。

4.自動化程度高：易于實現自動化控制，操作簡便。

四、氯化鈉雙效蒸發器應用場景

雙效蒸發器廣泛應用于化工、醫藥、海水化工等領域，尤其適用于處理含氯化鈉的廢液，實現氯化鈉的回收和再利用。

如果需要更詳細的設計方案和技術參數，建議根據具體工況進一步咨詢專業設備供應商。
