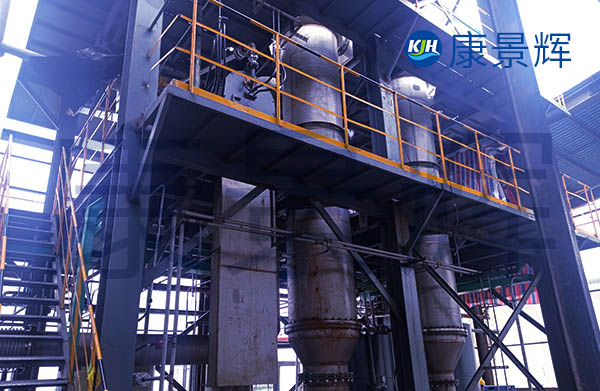

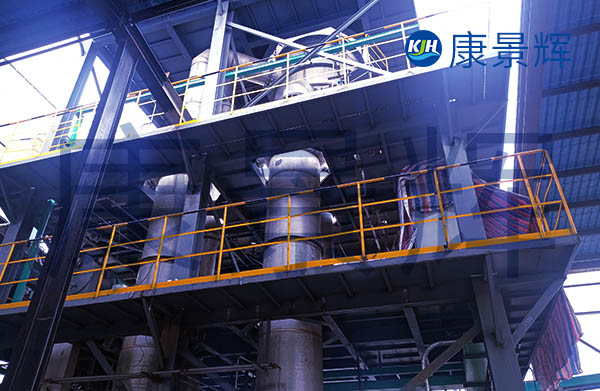

三效多級強制循環蒸發器是一種高效、節能的蒸發濃縮設備，廣泛應用于化工、制藥、食品、環保（高鹽廢水處理）等行業。

1.三效多級強制循環蒸發器核心特點

多效串聯：利用前效的二次蒸汽作為后效的熱源，顯著降低蒸汽消耗。

強制循環：采用循環泵強制液體高速流動，增強傳熱效率，防止結垢和堵塞。

適用于高濃度、高粘度、易結垢的物料，尤其適合高鹽廢水、結晶性溶液的濃縮與分離。

2.三效蒸發工作原理

基本流程：三效蒸發由三個蒸發器（一效、二效、三效）串聯組成，蒸汽和物料流動方式通常采用：

順流（并流）：物料與蒸汽同向流動，適用于熱敏性物料。

逆流：物料與蒸汽反向流動，適用于高濃度溶液的最終濃縮。

混流：結合順流和逆流，優化能耗和蒸發效率。

典型三效蒸發流程：

一效蒸發：新鮮蒸汽（生蒸汽）進入一效加熱室，物料被加熱蒸發，產生的二次蒸汽進入二效作為熱源。

二效蒸發：一效的二次蒸汽進入二效加熱室，繼續蒸發物料，二效的二次蒸汽進入三效。

三效蒸發：二效的二次蒸汽進入三效加熱室，完成最終濃縮，三效的二次蒸汽進入冷凝器冷卻。

強制循環的作用

采用大流量循環泵（軸流泵或離心泵）強制液體高速通過加熱管（流速通常≥2m/s），避免物料在加熱管內沉積結垢。

特別適用于易結晶、高粘度、易結垢的物料（如NaCl、Na?SO?、KCl等鹽類廢水）。

3.核心結構與組成

三效多級強制循環蒸發器的主要組成部分包括：

加熱室：采用列管式或板式換熱器，蒸汽走殼程，物料走管程，提高傳熱效率。

分離室：汽液分離，確保二次蒸汽潔凈，減少霧沫夾帶。

循環泵：強制物料高速循環，防止結垢，提高蒸發速率。

冷凝器：冷凝末效二次蒸汽，維持系統真空度。

真空系統：降低沸點，減少蒸汽消耗（末效通常保持負壓）。

控制系統：自動化調節溫度、壓力、流量，確保穩定運行。

4.技術優勢

4.1.節能高效：三效蒸發比單效節省約60%蒸汽，比雙效節省30%.

4.2.抗結垢能力強：強制循環高速流動減少結垢，延長清洗周期.

4.3.適應性強 適用于高鹽、高COD、易結晶廢水.

4.4.自動化程度高 PLC/DCS控制，可實現無人值守運行.

4.5.可擴展性 可升級為四效、五效或MVR（機械蒸汽再壓縮）進一步節能.

5.適用場景

5.1適合處理的廢水/物料

高鹽廢水（如氯化鈉、硫酸鈉、硝酸銨等）

化工母液（如農藥、染料中間體廢水）

食品行業濃縮（如糖漿、果汁、發酵液）

制藥行業（如抗生素、維生素提取液）

冶金行業（如鋰電材料、稀土冶煉廢水）

5.2不適用的情況

熱敏性極強的物料（高溫易分解）。

含大量鈣、鎂、硅酸鹽的廢水（易結硬垢，需預處理）。

低濃度、大流量廢水（預處理后再進蒸發器更經濟）。

三效多級強制循環蒸發器是高鹽、高COD、易結晶廢水處理的理想選擇，具有節能、抗結垢、運行穩定等優勢。在化工、環保、食品等行業廣泛應用，尤其適合有蒸汽資源的企業。對于更高節能要求的場景，可考慮MVR蒸發或三效+MVR組合工藝，以進一步降低運行成本。如需具體選型，建議進行小試或中試，確定更適合的蒸發工藝參數。
